飛發一體原理驗證機
案例介紹:

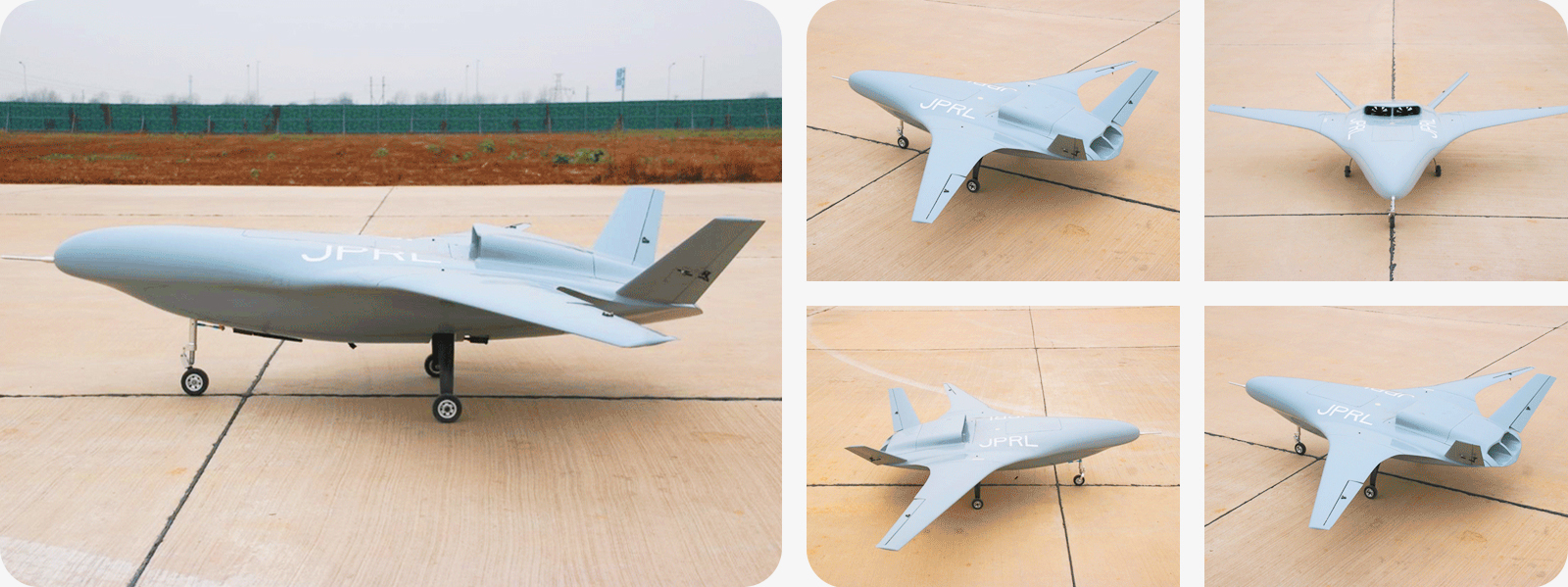

無人機平臺:
1)采用翼身融合體布局,背部內埋式進氣道,前三點式起落架;
2)最大飛行馬赫數0.17-0.2;
3)采用電動涵道作為動力,鋰電池供電;
4)機身預留結構接口,整個動力單元和進氣道可拆卸更換,實現后續更換為其他動力和進氣道模塊。
系統功能:
1)電動涵道安裝有功率測量模塊,可實時測量和記錄電動涵道的輸入電壓、輸入電流和功率;
2)無人機系統可實現穩定的定常平飛(每次不低于1分鐘),可保持速度、高度和飛機姿態不變,記錄電動涵道的工作狀態;
3)記錄的電動涵道工作狀態數據可通過數據線快速上傳至電腦,進行處理分析;
4)機身上安裝有傳感器,如測壓單元,并可實時記錄數據。
產品參數:
空機重量 | 8.8kg |
渦噴發動機 | 1.56kg |
燃油重量 | 8.1kg |
起飛重量 | 18.5kg |
總靜推力 | 16kg(推重比0.86) |
飛行時間 | 15min |
