AG300
案例介紹:

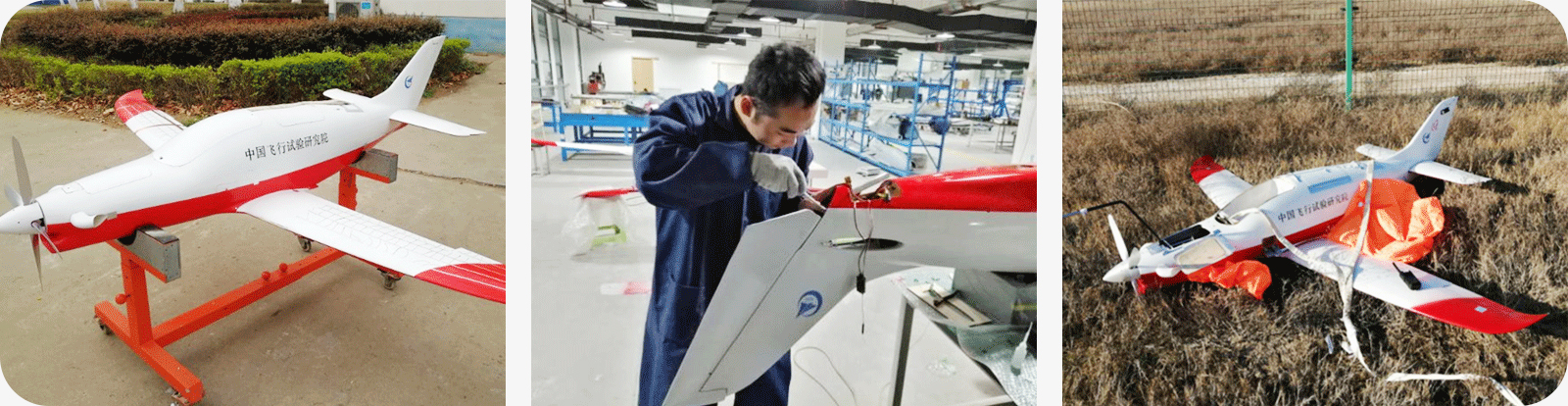

縮比模型是將真實飛行器外形按照合適的系數(比例)進行幾何縮比,并遵循嚴格的相似準則關系而生產出的一種特定試驗對象。
本項目由某院(甲方)提供,委托我方設計并制造縮比模型。
1)模型主要包括機體結構、起落架、舵面驅動部件、伺服舵機、開傘機構、掛載機構等;
2)通過機構調整可切換巡航、起飛、復飛、著陸4種構型;
3)該模型通過鋁合金模具制造,復材成型,精度高,互換性好,同時能保證產品性能,滿足強度、疲勞和抗腐蝕等指標;
4)模型帶有回收傘,試飛結束后采用傘降回收,同時打開機腹緩沖氣囊減輕由于著陸帶來的損傷;
5)配合甲方完成模型飛控、測控等機載設備的安裝和調試,配合完成模型全機系統地面綜合聯試;
6)我司提供為期2個月的模型飛行試驗保障,提供相關備件和配件,對試飛中意外損傷的模型機體進行修復。
產品參數:
縮比驗證系數 | 1:4 |
機身長度 | 2:5565m |
翼展 | 2.7705m |
高度 | 0.8783m |
起飛重量 | 40kg |
